BỘ CHUYỂN ĐỔI MẠNG

Bộ chuyển đổi mạng công nghiệp là nhóm thiết bị hỗ trợ kết nối, chuyển tiếp hoặc chuyển đổi dữ liệu giữa các giao diện truyền thông trong hệ thống tự động hóa. Tùy chức năng, thiết bị có thể chuyển đổi giao tiếp nối tiếp sang Ethernet, kết nối nhiều thiết bị trong mạng nội bộ hoặc chuyển tín hiệu Ethernet từ cáp đồng sang cáp quang. Việc lựa chọn đúng thiết bị giúp PLC, cảm biến, biến tần, đồng hồ đo và hệ thống SCADA trao đổi dữ liệu theo kiến trúc mạng của nhà máy.

Khác với thiết bị mạng văn phòng thông thường, nhiều dòng thiết bị mạng công nghiệp được thiết kế để vận hành trong môi trường có rung động, bụi, độ ẩm và nhiễu điện từ. Các đặc tính như dải nhiệt độ hoạt động, khả năng cách ly, nguồn cấp dự phòng và kiểu lắp DIN-rail cần được kiểm tra theo từng model. Do đó, kỹ sư không nên mặc định mọi bộ chuyển đổi công nghiệp đều có cùng mức bảo vệ hoặc hỗ trợ đầy đủ các giao thức truyền thông.

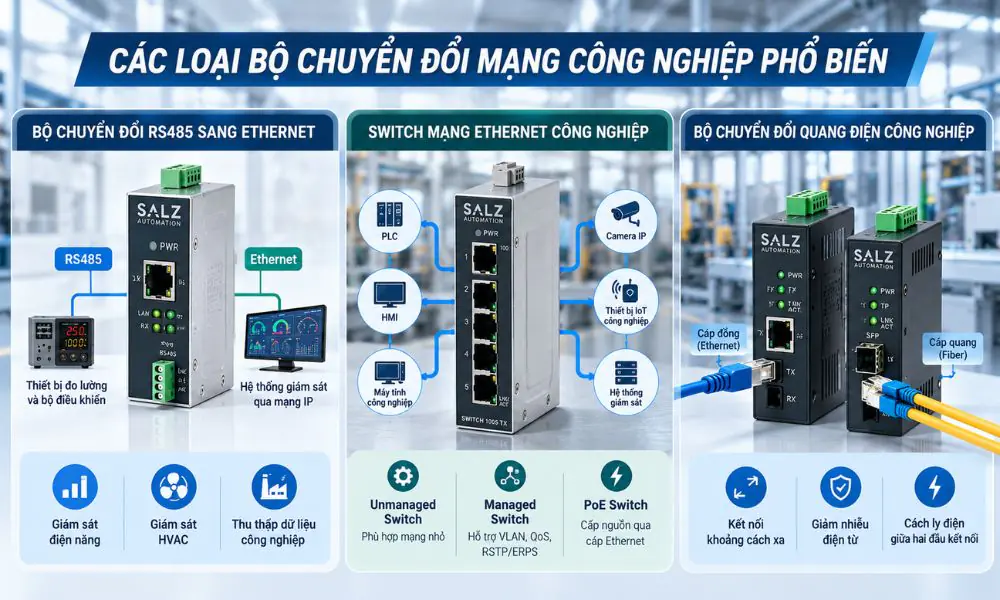

Các loại bộ chuyển đổi mạng công nghiệp phổ biến

Tùy hạ tầng hiện có và mục tiêu kết nối, hệ thống truyền thông nhà máy thường sử dụng ba nhóm thiết bị chính. Mỗi nhóm giải quyết một nhu cầu khác nhau, từ chuyển đổi giao diện truyền thông đến kết nối nhiều thiết bị Ethernet hoặc truyền dữ liệu qua khoảng cách xa.

Bộ chuyển đổi RS485 sang Ethernet

Bộ chuyển đổi RS485 sang Ethernet, còn gọi là Serial Device Server, giúp kết nối thiết bị sử dụng giao tiếp nối tiếp với mạng Ethernet. Thiết bị thường được sử dụng khi đồng hồ điện, bộ điều khiển nhiệt độ hoặc thiết bị đo chỉ có cổng RS232, RS485 hay RS422 nhưng hệ thống giám sát cần thu thập dữ liệu qua mạng IP. Khả năng chuyển đổi Modbus RTU sang Modbus TCP phụ thuộc vào chức năng cụ thể của thiết bị, bởi không phải Serial Device Server nào cũng tích hợp chức năng chuyển đổi giao thức.

Nhóm thiết bị này phù hợp với các ứng dụng thu thập dữ liệu từ thiết bị đo lường và bộ điều khiển phân tán. Các ứng dụng tiêu biểu gồm:

• Giám sát điện năng: Kết nối đồng hồ điện và thiết bị đo để thu thập thông số phục vụ hệ thống EMS.

• Giám sát HVAC: Đưa dữ liệu từ bộ điều khiển Chiller hoặc thiết bị điều hòa vào hệ thống quản lý tòa nhà.

• Thu thập dữ liệu công nghiệp: Kết nối thiết bị đo môi trường và bộ điều khiển có giao tiếp nối tiếp với máy tính giám sát.

Switch mạng Ethernet công nghiệp

Switch công nghiệp kết nối nhiều thiết bị Ethernet trong cùng một mạng, cho phép PLC, HMI, máy tính công nghiệp và hệ thống giám sát trao đổi dữ liệu. Tùy mức độ quản lý và yêu cầu vận hành, switch được chia thành các dòng Unmanaged, Managed và PoE. Khi lựa chọn, kỹ sư cần kiểm tra số lượng cổng, tốc độ truyền, khả năng quản lý mạng và các tính năng dự phòng được hỗ trợ.

• Unmanaged Switch: Không yêu cầu cấu hình quản trị chuyên sâu, phù hợp với mạng nhỏ và các cụm máy có kiến trúc đơn giản.

• Managed Switch: Hỗ trợ các chức năng như VLAN, QoS, giám sát trạng thái cổng và giao thức dự phòng mạng tùy model.

• PoE Switch: Cấp nguồn qua cáp Ethernet cho thiết bị tương thích như camera IP hoặc một số thiết bị IoT công nghiệp.

Với hệ thống yêu cầu tính sẵn sàng cao, switch Managed có thể hỗ trợ các giao thức như RSTP hoặc ERPS nếu thiết bị tương thích. Thời gian phục hồi kết nối phụ thuộc vào giao thức, cấu hình và kiến trúc mạng nên cần kiểm tra thông số của nhà sản xuất. Đối với mạng điều khiển thời gian thực, kỹ sư cũng cần xác nhận switch đáp ứng yêu cầu của giao thức công nghiệp đang sử dụng.

Bộ chuyển đổi quang điện công nghiệp

Bộ chuyển đổi quang điện công nghiệp, thường gọi là Industrial Media Converter, chuyển đổi tín hiệu Ethernet giữa giao diện cáp đồng và cáp quang. Giải pháp này phù hợp khi cần kết nối các khu vực nhà máy cách xa nhau hoặc khi đường truyền đi qua môi trường có nhiễu điện từ mạnh. Cáp quang cũng giúp cách ly điện giữa hai đầu kết nối, giảm ảnh hưởng của chênh lệch điện thế đất trên tuyến truyền dẫn.

Khoảng cách truyền phụ thuộc vào loại cáp quang, bước sóng, công suất quang và thông số của bộ thu phát. Cáp quang Single-mode thường được cân nhắc cho tuyến truyền xa, còn Multi-mode phù hợp với một số tuyến ngắn hơn trong phạm vi thông số thiết bị. Ngoài Media Converter độc lập, doanh nghiệp có thể chọn switch công nghiệp tích hợp cổng quang hoặc khe cắm SFP để giảm số lượng thiết bị trung gian.

Bộ chuyển đổi mạng công nghiệp khác gì thiết bị mạng văn phòng?

Thiết bị mạng công nghiệp thường được tối ưu cho điều kiện lắp đặt và yêu cầu vận hành của nhà máy, trong khi thiết bị mạng văn phòng hướng đến môi trường làm việc thông thường. Tuy nhiên, sự khác biệt cụ thể phụ thuộc vào từng dòng sản phẩm chứ không chỉ dựa trên tên gọi công nghiệp hay thương mại. Bảng dưới đây tổng hợp những tiêu chí kỹ sư cần đối chiếu khi lựa chọn thiết bị.

Khi lựa chọn, kỹ sư nên đối chiếu datasheet để xác nhận dải nhiệt độ, cấp bảo vệ IP, khả năng chống nhiễu và nguồn cấp. Không nên mặc định mọi thiết bị công nghiệp đều đạt IP30, hỗ trợ nguồn kép hoặc hoạt động ở nhiệt độ từ -40°C đến +75°C. Những thông số này cần được xác nhận theo model cụ thể và điều kiện lắp đặt thực tế.

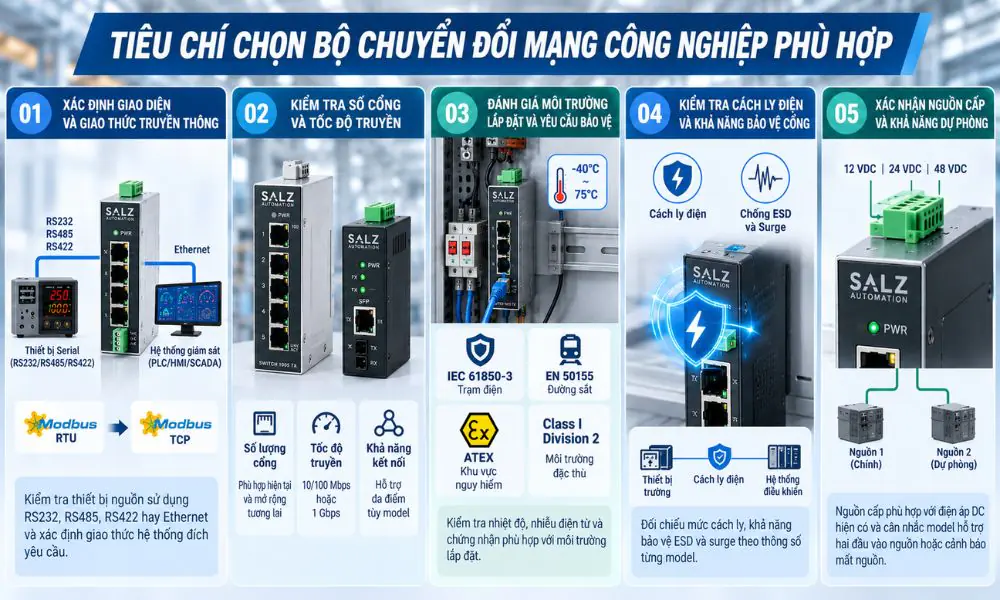

Tiêu chí chọn bộ chuyển đổi mạng công nghiệp phù hợp

Lựa chọn thiết bị cần bắt đầu từ yêu cầu truyền thông của hệ thống thay vì chỉ dựa trên số lượng cổng hoặc giá thành. Kỹ sư nên xác định giao diện đầu vào, giao diện đầu ra, giao thức dữ liệu, khoảng cách truyền và điều kiện môi trường trước khi lập danh sách thiết bị. Các tiêu chí dưới đây giúp hạn chế tình trạng không tương thích khi tích hợp vào hệ thống đang vận hành.

Xác định giao diện và giao thức truyền thông

Trước tiên, cần kiểm tra thiết bị nguồn đang sử dụng RS232, RS485, RS422 hay Ethernet và xác định hệ thống đích yêu cầu giao diện nào. Nếu chỉ cần truy cập thiết bị nối tiếp qua mạng IP, Serial Device Server có thể đáp ứng nhu cầu, còn yêu cầu chuyển đổi Modbus RTU sang Modbus TCP cần thiết bị hỗ trợ chức năng gateway tương ứng. Với mạng Ethernet công nghiệp, kỹ sư phải xác nhận tính tương thích giữa switch và giao thức mà PLC hoặc hệ thống điều khiển sử dụng.

Kiểm tra số cổng và tốc độ truyền

Số lượng cổng cần được tính theo số thiết bị hiện tại và nhu cầu mở rộng trong tương lai. Với bộ chuyển đổi nối tiếp, cần kiểm tra số cổng RS232, RS485 hoặc RS422, khả năng kết nối đa điểm và tốc độ truyền được hỗ trợ. Đối với Ethernet, Fast Ethernet 10/100 Mbps có thể đáp ứng nhiều ứng dụng dữ liệu thông thường, trong khi Gigabit Ethernet phù hợp hơn với mạng trục hoặc hệ thống có lưu lượng lớn khi toàn bộ thiết bị liên quan hỗ trợ tốc độ này.

Đánh giá môi trường lắp đặt và yêu cầu bảo vệ

Thiết bị đặt trong tủ điện gần biến tần, động cơ hoặc nguồn công suất cần được đánh giá về nhiệt độ, nhiễu điện từ và điều kiện nối đất. Với môi trường đặc thù, kỹ sư phải kiểm tra chứng nhận phù hợp với ứng dụng thay vì chỉ dựa vào thông số chống nhiễu chung. Chẳng hạn, IEC 61850-3 liên quan đến yêu cầu môi trường đối với thiết bị truyền thông trong trạm điện, EN 50155 áp dụng cho thiết bị điện tử trên phương tiện đường sắt, còn ATEX hoặc Class I, Division 2 chỉ phù hợp khi thiết bị đáp ứng đúng yêu cầu của khu vực nguy hiểm.

Kiểm tra cách ly điện và khả năng bảo vệ cổng

Với đường truyền RS485 hoặc RS232, cách ly điện có thể giúp hạn chế ảnh hưởng của chênh lệch điện thế đất và giảm nguy cơ hư hỏng thiết bị trong một số điều kiện. Mức cách ly, khả năng bảo vệ ESD và surge cần được đối chiếu theo thông số của từng model. Ngoài bộ chuyển đổi, kỹ sư cần xem xét cách đi dây, nối đất và biện pháp bảo vệ đường truyền để hệ thống hoạt động ổn định.

Xác nhận nguồn cấp và khả năng dự phòng

Nguồn cấp phải phù hợp với điện áp DC có sẵn trong tủ điện, chẳng hạn 12 VDC, 24 VDC hoặc 48 VDC tùy thiết bị. Với hệ thống quan trọng, có thể cân nhắc model hỗ trợ hai đầu vào nguồn hoặc cảnh báo mất nguồn để tăng khả năng giám sát. Tuy nhiên, nguồn kép chỉ phát huy tác dụng khi phương án cấp nguồn và thiết kế dự phòng thực sự đáp ứng yêu cầu của hệ thống.

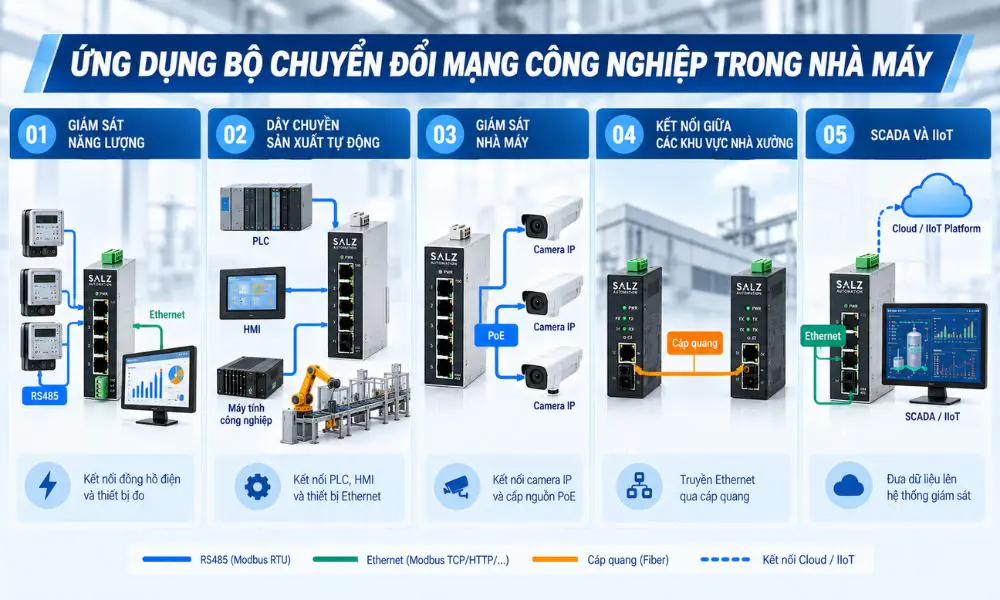

Ứng dụng bộ chuyển đổi mạng công nghiệp trong nhà máy

Bộ chuyển đổi mạng công nghiệp được sử dụng ở nhiều vị trí trong kiến trúc truyền thông nhà máy, từ cấp thiết bị đo lường đến mạng điều khiển và hệ thống giám sát. Vai trò cụ thể phụ thuộc vào giao diện của thiết bị hiện hữu và cách tổ chức mạng. Một số ứng dụng tiêu biểu gồm:

• Hệ thống giám sát năng lượng: Bộ chuyển đổi RS485 sang Ethernet hỗ trợ kết nối đồng hồ điện và thiết bị đo với phần mềm thu thập dữ liệu khi giao thức tương thích.

• Dây chuyền sản xuất tự động: Switch công nghiệp kết nối PLC, HMI, máy tính công nghiệp và các thiết bị Ethernet trong từng cụm máy.

• Hệ thống giám sát nhà máy: Switch PoE có thể kết nối camera IP và cấp nguồn cho thiết bị tương thích qua cáp mạng.

• Kết nối giữa các khu vực nhà xưởng: Bộ chuyển đổi quang điện hoặc switch có cổng quang hỗ trợ truyền Ethernet qua cáp quang.

• Hệ thống SCADA và IIoT: Gateway phù hợp giúp đưa dữ liệu từ thiết bị hiện hữu lên mạng giám sát hoặc nền tảng thu thập dữ liệu theo cấu hình tích hợp.

Khi triển khai, doanh nghiệp cần xác định rõ thiết bị nào tạo dữ liệu, thiết bị nào chuyển tiếp dữ liệu và hệ thống nào tiếp nhận thông tin. Cách phân định này giúp tránh nhầm lẫn giữa chuyển đổi giao diện vật lý, chuyển đổi giao thức và định tuyến mạng. Với các hệ thống yêu cầu thời gian đáp ứng xác định, cần đánh giá thêm độ trễ, khả năng dự phòng và mức độ tương thích với kiến trúc điều khiển.

Lựa chọn thiết bị mạng công nghiệp tại Đại Dương Group

Đối với các dự án tự động hóa, việc lựa chọn thiết bị truyền thông cần dựa trên giao diện kết nối, giao thức dữ liệu, tốc độ truyền và điều kiện lắp đặt. Đại Dương Group cung cấp danh mục thiết bị công nghiệp phục vụ nhu cầu đo lường, điều khiển và kết nối hệ thống, trong đó bộ chuyển đổi mạng là danh mục phù hợp để tham khảo khi cần kết nối các thiết bị trong mạng truyền thông nhà máy.

Bên cạnh đó, kỹ sư có thể tham khảo bộ nguồn gắn thanh ray để lựa chọn nguồn cấp phù hợp cho thiết bị trong tủ điện hoặc bộ thu thập dữ liệu Datalogger khi cần ghi nhận và giám sát thông số vận hành. Việc lựa chọn cần dựa trên giao thức hỗ trợ, số cổng, điện áp cấp và sơ đồ kết nối thực tế. Liên hệ Đại Dương Group để được hỗ trợ đối chiếu thông số và xác định phương án kết nối phù hợp với hệ thống truyền thông của nhà máy.

Kết luận

Bộ chuyển đổi mạng công nghiệp giúp kết nối các thiết bị có giao diện và phương thức truyền thông khác nhau trong hệ thống tự động hóa. Tùy nhu cầu, doanh nghiệp có thể tham khảo danh mục bộ chuyển đổi mạng để lựa chọn thiết bị phù hợp với giao diện kết nối và kiến trúc mạng hiện có. Khi triển khai, kỹ sư cần kiểm tra giao thức, số cổng, môi trường hoạt động và nguồn cấp theo tài liệu kỹ thuật của từng model.
